熱処理用に

2016-11-05

 熱処理用として自動車関連会社様へ納めた上蓋式TY-F6

本来、この窯に使うヒーターは単相用(2回路)か三相用(1回路、スター結線)ですが、

TTEプログラム焼成装置を繋げて、温度差を無くす必要があるため、

TY-8の三相用(3回路)ヒーターが取り付けてあります。



TY-F6とTY-8は炉内寸法が同じです。

6kWのヒーターを3回路で作ると線径が非常に細くなるので、TY-8用を使いました。





見た目は同じ





動作確認後

余熱で炉内上部の方が温度が高くなってます。

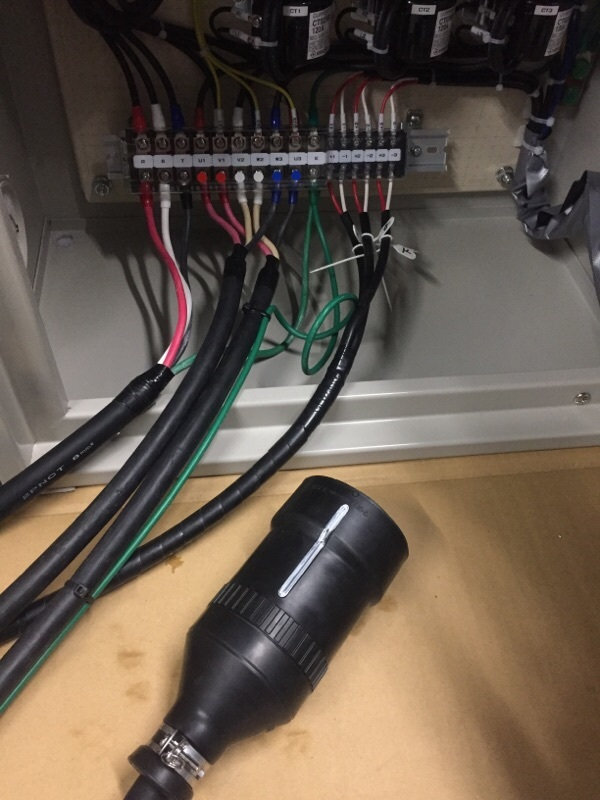

「とりあえず」の動作確認なので、配線は焼成装置の扉を開けた状態で繋いでいます。

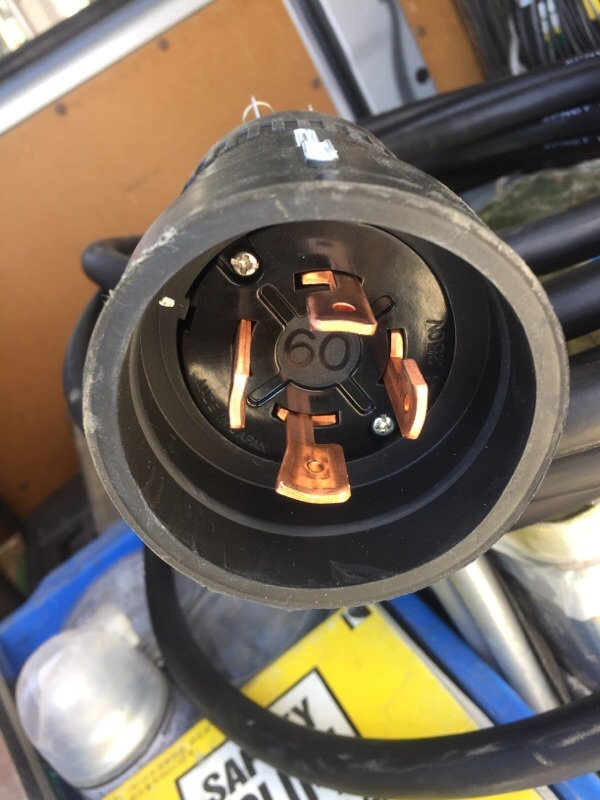

電源はブレーカーではなくコンセント。それ用のプラグで差し込みます。





三相200V60A用です。
