電気窯と単相3線式

2016-8-08

1991年のサイリスタ半自動焼成装置。
今回の不具合は「運転ボタンを押しても、運転が入りません!」です。

さいたま市に到着後、早速試しに運転ボタンを押してみる。
確かに唸る音がするだけで運転は入らない。唸る音は電磁接触器(SC-2N)から発生してる。
電磁接触器の故障かなと思いつつ、一応電圧を計ってみると100Vしか来てない!
コレじゃん!

200Vが100Vに下がるなんてよっぽどの事だから、これは東電か電気屋さんに依頼だなぁ。
けど、大もとのブレーカーも一応見てみよう。





この中に大もとのブレーカーがあります。
ハンドルのような物はこの箱専用の鍵で、その鍵を挿し込んだ状態。

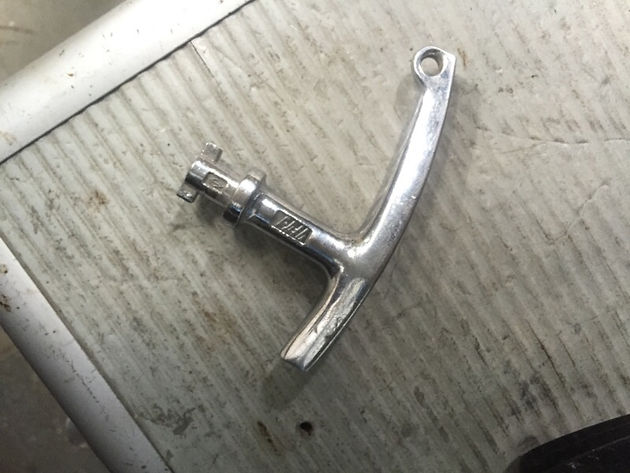

どうでもいいけど、これが専用の鍵。ちなみにMyキーです。
こんな事もあろうかと持ち歩いてます。





箱を開けると
おぉー雑な配線がされてるな。しかも原因が判明した。

察するにこうです。
・何らかの理由で電気屋さんがブレーカーを交換した(やたら新しい)
・元の配線場所を間違え、100V側に繋いだ。

ほとんどのご家庭には単相3線式という方式で電気が来ています。
これは写真のように100Vと200Vがとれる仕組みです。

もともと窯への配線が、紛らわしく黒と白の電線が使われていたので
この電気屋さんが間違えてしまうのも仕方ないかな。
確認すれば判る事だけど

いずれにせよ、配線を1本入替えれるだけで直りました。
聞くと、エアコンの工事に伴って、電気の契約を下げる為に
ブレーカーを交換したとの事でした。

これもお伝えした事だけど、勝手に電気容量を下げられ過ぎですよ、と。
10kWの窯で52アンペア使ったら、残り8アンペアしかありません。
窯を使ったらエアコン使えません!
